交叉圓柱滾子軸承是一種特殊結構的軸承，其中圓柱滾子通過隔離塊相互垂直地排列在呈90°的V形溝槽滾動面上。這種設計使得軸承能夠承受徑向負荷、軸向負荷和力矩負荷等多個方向的負荷。
??該系列軸承具有小型化的特點，尤其是極薄形式，接近于極限的小型尺寸。同時，它具有高鋼性和較高的精度，可達到P5、P4、P2級。這使得軸承特別適用于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺、精密旋轉工作臺、醫療機器、計算器、軍工、IC制造裝置等設備。
??交叉圓柱滾子軸承由厚壁外圈和內圈、圓柱滾子、間隔保持器和固定的安裝孔組成。為了提供更好的密封性能，通常采用接觸式密封或迷宮式密封。內外圈通過螺栓連接在周圍部件上，確保軸承的安裝和固定。
??交叉圓柱滾子軸承特點
1：承載多方向負荷：軸承采用圓柱滾子在V形溝槽滾動面上通過隔離塊相互垂直排列，使其能夠承受徑向負荷、軸向負荷和力矩負荷等多個方向的負荷。
??2：尺寸小型化：該系列軸承的內外圈尺寸較小，特別是極薄形式，接近極限的小型尺寸，但仍具有高剛性。精度可達到P5、P4、P2級，適用于對精度要求較高的應用。
??3：廣泛應用領域：軸承適用于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺、精密旋轉工作臺、醫療機器、計算器、軍工、IC制造裝置等設備。其高剛度和精度使其在需要精確定位和高速旋轉的應用中表現出色。
??4：結構特點：軸承具有厚壁外圈和內圈、圓柱滾子、間隔保持器和固定的安裝孔。通常采用接觸式密封或迷宮式密封，以提供更好的密封性能。內外圈通過螺栓連接在周圍部件上，確保軸承的安裝和固定。
??
型號 Model number | 主要尺寸Main dimensions (mm) | 基本額定負荷(軸向) Basic load rating(axial) | 基本額定負荷徑向) Basic load rating(Radial) | 重量 weight | |||||||||
內徑 inner ring d | 外徑 outer ring D | 滾子節 圓直徑 dp | 寬度 width | 外圈孔 中心距 La | 安裝孔 na | 內圈孔 中心距 Li | 安裝孔 ni | Ca KN | Coa KN | Cr KN | Cor KN | Kg | |

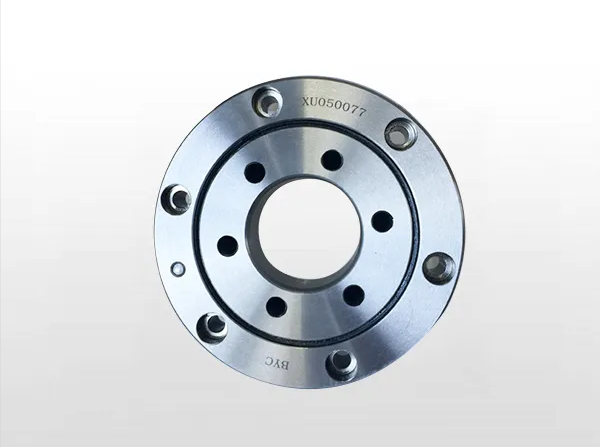

050077 | 40 | 112 | 77 | 22 | 97 | 6-Φ6.6 | 56 | 6-M8 | 22.4 | 29 | 14.3 | 14.2 | 1.4 |
060094 | 57 | 140 | 94 | 26 | 120 | 6-Φ9 | 70 | 6-M8 | 32.5 | 37.5 | 20.7 | 18.4 | 2.4 |
060111 | 76.2 | 145.79 | 111 | 15.87 | 133.1 | 8-Φ6.9 | 88.9 | 8-Φ6.9 | 36 | 44.5 | 22.8 | 21.5 | 1.2 |
080120 | 69 | 170 | 120 | 30 | 148 | 6-Φ9 | 90 | 6-M8 | 56 | 53 | 35.5 | 26 | 4 |
080149 | 101.6 | 196.85 | 149.6 | 22.22 | 177.8 | 16-Φ6.9 | 115.8 | 16-Φ6.9 | 63 | 66 | 40 | 32.5 | 3.6 |
120179 | 124.5 | 234 | 179 | 35 | 214 | 12-Φ11 | 144.5 | 12-Φ11 | 118 | 179 | 75 | 88 | 7 |
120222 | 140 | 300 | 222 | 36 | 270 | 12-M16 | 170 | 12-Φ18 | 133 | 275 | 85 | 131 | 12 |
160260 | 191 | 329 | 260 | 46 | 305 | 20-Φ14 | 215 | 20-Φ14 | 212 | 350 | 135 | 173 | 16 |
080264 | 215.9 | 311 | 264 | 25.4 | 295.3 | 12-Φ8.7 | 231.8 | 12-Φ8.7 | 85 | 117 | 54 | 57 | 6.9 |
160405 | 336 | 474 | 405 | 46 | 450 | 30-Φ14 | 360 | 30-Φ14 | 270 | 550 | 172 | 270 | 25 |
080430 | 380 | 480 | 430 | 26 | 462 | 20-Φ9 | 398 | 20-M10 | 110 | 280 | 70 | 138 | 12 |
300515 | 384 | 646 | 515 | 86 | 598 | 18-Φ26 | 432 | 18-Φ26 | 720 | 1370 | 455 | 670 | 115 |
050077 | 060094 | 060111 | 080120 |
|
|
|
|
080149 | 120179 | 120222 | 160260 |
|
|
|
|
080264 | 160405 | 080430 | 300515 |
|
|
|
|
??1：安裝前部件的準備
??檢查軸承的基座是否完好無損。
??清理軸承的基座和相關零件，確保表面平整且無毛邊、毛刺等凸起，以避免影響軸承的安裝和正常運行。
??2：安裝的具體步驟
??將軸承放置在軸承的底座上。
??在軸承表面墊上一個平整且不堅硬的材料，以防止在敲擊過程中損壞軸承。
??使用錘子輕輕敲擊軸承，將其慢慢安裝到底座中，直至軸承底部或發出沉悶的聲響。
??3：安裝完成后
??檢查軸承的外觀，確保沒有明顯的損傷或變形。
??轉動軸承并注意轉速，確保沒有異常的噪音或阻力。
??交叉圓柱滾子軸承運行中的噪音及解決辦法
??交叉圓柱滾子軸承運行時，如果狀態良好，會發出低低的嗚嗚或嗡嗡聲。如果發出尖銳的嘶嘶音，吱吱音，或者其他沒有規律的聲音，說明軸承目前處于運轉不良的狀況。軸承運行中的噪音比較常見的有三種，尖銳的金屬噪音、規則的噪音、不規則噪音等。
??1：尖銳的金屬噪音
??軸承發出尖銳的金屬噪音，一般都比較大、并且刺耳，導致這個問題的原因有軸承安裝不當、負載異常、潤滑劑過少、旋轉部件摩擦等。
??解決辦法：如果是軸承安裝不當，我們可以通過提高軸承的加工精度、調整安裝方法和精度等手段進行處理。如果是軸承負載異常，我們可以調整軸承的預負荷，軸承游隙，修正前、外殼擋肩位置。如果是潤滑劑過少的原因，選擇合適的潤滑劑、并及時補充，即可解決問題。如果是軸承部件摩擦，我們可以修改曲路密封的接觸部分。
??2：規則的噪音
??軸承在運轉過程中，造成規則噪音的原因有：異物滾動面有傷痕、銹跡、軸承表面變形、軸承滾道面斷裂等。
??解決辦法：如果軸承的異物滾動面有傷痕、銹跡，我們可以清洗軸承、更換軸承、也可以使用合適的密封裝置和干凈的潤滑劑。如果是軸承表面變形或道面斷裂，都需要更換軸承解決。
??3：不規則噪音
??軸承的不規則噪音，是沒有規律，不會因?yàn)榛剞D(zhuǎn)速度的變化而變化，這種噪音在小型軸承上出現的比較多，導致這個問題的原因有：游隙過大、滾子損傷斷裂或進入異物等。
??解決辦法：如果是軸承游隙過大，我們可以將軸承游隙調整到合適的大小，修改預負荷。如果是軸承滾子損傷斷裂，我們需要更換軸承。如果是進入了異物，我們可以清洗軸承，或直接更換軸承也是可以的。
